| HGNZC | 12 | 50 |
| | | | | | |
| 型號 | 導柱外徑 D | 導柱長度 L |
- 高剛性，線接觸的滾針剛性高達10倍以上。
- 直線度2倍以上。
- 滾針分散壓力，延長使用壽命。
- 振動低，實現低預壓。
- 高精度，重複精度3倍以上。
| 構成零件 | ||
|---|---|---|
| 名稱 | 材質 | 硬度 |
| ① 導柱 | SKS3 | 60~62 HRC |
| ② 導套 | SKS3 | 60~62 HRC |
| ③ 滾針襯套 | 滾針: SUJ2 | - |
| 保持器: 超級工程塑膠 | ||
| 選配配件 | ||
| ④ 固定擋塊 | S45C | - |
| ⑤ 彈簧 | SWP-B | |

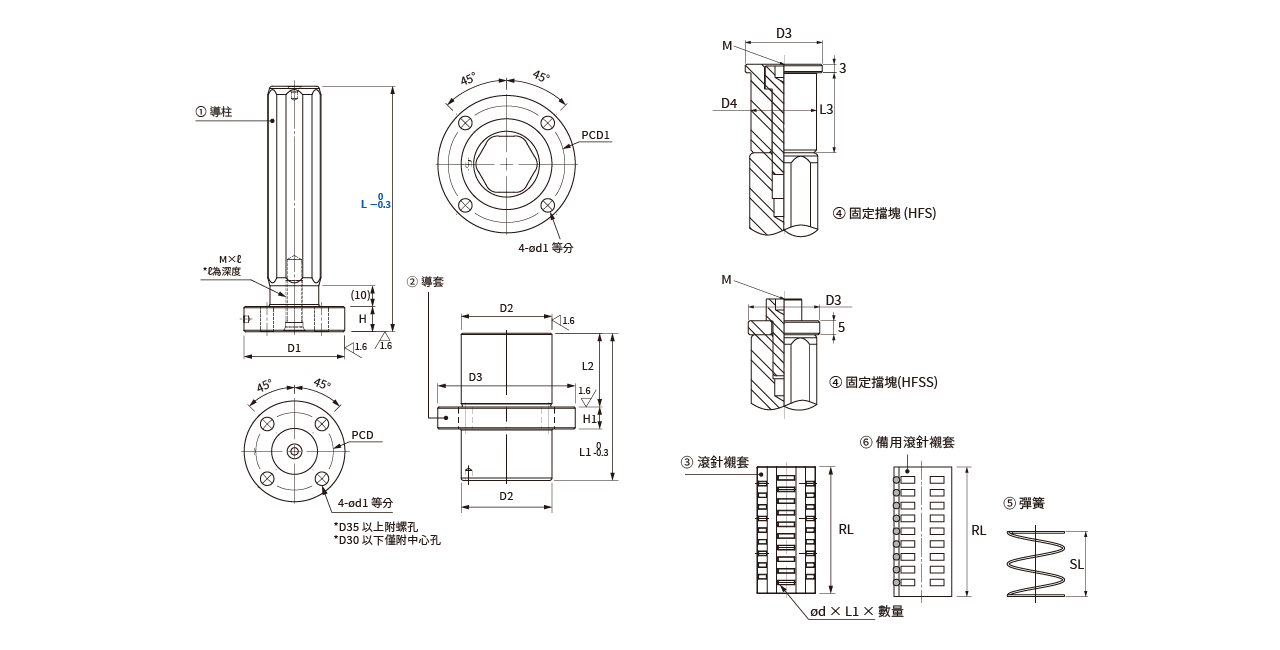

| D | L | ① 導柱 | ② 導套 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 有效行程 | D1 | H | PCD | M×ℓ | D3 | D2 | PCD1 | L1 | H1 | ød1 | ||
| 12 | 50~120 | 20 | 30.0 | 7.0 | 22 | - | 40 | 23 | 32.0 | 40 | 7.0 | 4.4 |
| 16 | 80~140 | 20 | 36.0 | 9.0 | 27 | - | 48 | 30 | 39.5 | 40 | 9.0 | 5.5 |
| 20 | 80~140 | 16 | 41.0 | 9.0 | 31.5 | - | 56 | 37 | 47.5 | 60 | 9.0 | 5.5 |
| 25 | 100~210 | 16 | 48.0 | 12.0 | 37 | - | 67 | 44 | 56.0 | 70 | 12.0 | 6.5 |
| 28 | 100~210 | 18 | 51.0 | 12.0 | 40 | - | 70 | 47 | 59.0 | 75 | 12.0 | 6.5 |
| 30 | 100~210 | 20 | 53.0 | 13.0 | 42 | - | 73 | 50 | 62.0 | 78 | 13.0 | 6.5 |
| 35 | 120~220 | 24 | 58.0 | 13.0 | 47 | 10×25 | 82 | 58 | 71.0 | 86 | 13.0 | 6.5 |
| 40 | 120~220 | 28 | 70.0 | 15.0 | 56 | 12×30 | 97 | 68 | 83.5 | 92 | 15.0 | 8.5 |
| 50 | 160~250 | 28 | 82.0 | 15.0 | 68 | 12×30 | 107 | 78 | 93.5 | 96 | 15.0 | 8.5 |
| 60 | 160~250 | 28 | 97.0 | 18.0 | 80 | 14×30 | 134 | 95 | 117.0 | 120 | 18.0 | 11.0 |
| ③ 滾針軸襯 | ④ 固定擋塊 | ⑤ 彈簧 | ||||||
|---|---|---|---|---|---|---|---|---|
| RL | ød | L1 | 滾針數量 | D3 | D4 | L3 | M | SL |
| 30 | 2.0 | 4.8 | 45 | - | - | - | - | 30~100 |
| 30 | 2.0 | 6.8 | 24 | 17.5 | 14.4 | 14 | 6 | 30~100 |
| 52 | 2.0 | 6.8 | 57 | 21 | 18 | 23 | 8 | 40~100 |
| 62 | 2.0 | 7.8 | 69 | 24 | 23 | 28 | 8 | 55~125 |
| 66 | 2.5 | 7.8 | 57 | 30 | 25.5 | 30 | 8 | 55~145 |
| 68 | 2.5 | 7.8 | 57 | 32 | 27.5 | 31 | 10 | 50~160 |
| 74 | 2.5 | 9.8 | 69 | 37 | 32.5 | 34 | 10 | 65~175 |
| 78 | 3.0 | 9.8 | 75 | 43 | 38 | 36 | 12 | 70~170 |
| 82 | 3.0 | 11.8 | 78 | 52.5 | 47.5 | 38 | 12 | 90~200 |
| 116 | 4.0 | 13.8 | 84 | 64.5 | 57.5 | 54 | 14 | 100~200 |

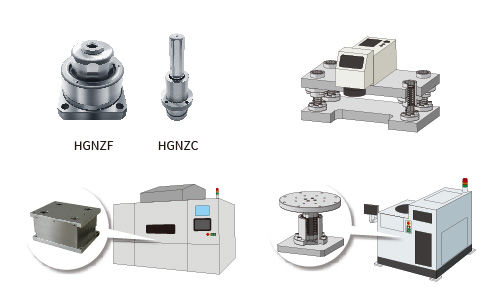

軸導柱 Z 適用於升降台的法蘭型滾針導柱組
軸徑 Shaft diameter ∅60~80
檢查裝置
高剛性、低振動的特性，可快速穩定相機，縮短生產週期。
曝光裝置用精密 Z 軸平台
透過提高導柱剛性，平台上作用有偏載時可減小彎曲。
探針用 Z 軸平台
透過提高精度，實現了亞微米級的定位。
安裝方法
1、導柱和導套的安裝孔加工
在導柱軸和導套的安裝板上，進行螺絲孔加工。按照產品尺寸確認其PCD和PCD1。
| 品名 | 螺絲孔 |
|---|---|
| HGNZF·HGNZC 12 | M4 |
| HGNZF·HGNZC 16 | M5 |
| HGNZF·HGNZC 20 | |
| HGNZF·HGNZC 25 | M6 |
| HGNZF·HGNZC 28 | |
| HGNZF·HGNZC 30 | |
| HGNZF·HGNZC 35 | |
| HGNZF·HGNZC 40 | M8 |
| HGNZF·HGNZC 50 | |
| HGNZF·HGNZC 60 | M10 |
2、導柱的安裝 Post installation
- 確定對刻印清晰可見的方向。
- 將導柱軸對準安裝孔，並用指定的螺栓將其固定在安裝板上。
- 檢查導柱軸的垂直度 (0.01mm/100mm以下)。
3、導套的安裝
- 將導柱和導套組合起來。此時，請檢查對刻印及特定編號是否一致。
- 將平行基準塊放置在導柱側安裝板上，然後放上導套側安裝板， 對準安裝孔。
- 用指定螺栓將導套固定在安裝板上。
電動車電池製造過程中電極沖壓工藝的重要性
在電動車電池的製造過程中，電極沖壓工藝至關重要。電極是電池的核心部件，其性能直接影響電池的容量、能量密度和壽命。電極沖壓工藝是用於製造電池電極的關鍵工藝之一，其主要作用是將電極材料沖壓成所需的形狀和尺寸。
傳統的電極沖壓工藝主要採用人工牽引的方式進行，生產效率低、產品精度差、並且存在安全風險，難以滿足現代工業的需求，導致企業生產效益低下和成本增加。為了克服這些問題，開發了自動化的電極沖壓牽引裝置。
提升電極沖壓工藝精度的關鍵
提升電極沖壓工藝精度的關鍵在於使用高精度的導柱。導柱是電極沖壓牽引裝置中的重要部件，其作用是引導和支撐電極材料在沖壓過程中沿著指定的軌跡運動。
漢德威模座用滾針導柱組是高精度的導柱產品，其精度可達亞微米級，遠超過傳統導柱的精度。使用漢德威模座用滾針導柱組可以有效提高電極沖壓工藝的精度，進一步提高電池的性能。
漢德威模座用滾針導柱組的優點
漢德威生產的模座用滾針導柱組，為解決上述問題提供了一個高效、精確的解決方案。該導柱組採用先進的高精度滾動技術，專為亞微米級別的工藝需求而設計，特別適用於電極沖壓工藝中需要極高精度和穩定性的應用場景。
- 超高精度： 滾針導柱組的設計和製造保證了0.03um的沖壓精度，顯著提升了電極製造的精度和一致性。
- 順暢運動： 通過超精細加工技術，導柱表面透過超精細加工，外觀光滑無摩擦，確保電極沖壓過程中的穩定運動和高效率。
- 減少震動： 導柱多邊形結構設計有效減少了沖壓過程中可能產生的震動，進一步提高了產品的加工質量和生產效率。
漢德威模座用滾針導柱組大幅應用於電極沖壓牽引裝置中，可有效提高電極沖壓工藝的精度和效率。
漢德威模座用滾針導柱組不僅解決了傳統電極沖壓工藝中存在的精度和效率問題，還大幅提升了電池生產的安全性和可持續性。選擇漢德威的專業導柱解決方案，是您提升生產效率和產品品質的最佳選擇。
如需了解更多關於漢德威模座用滾針導柱組的詳細資訊及適用於不同應用場景的型號建議，請隨時聯繫我們的專業團隊。我們將竭誠為您提供最優質的技術支持和解決方案。
HEADWAY 漢德威以卓越的品質、堅定的承諾和建立夥伴關係的精神，為您呈現。作為自動化與模具零組件製造商，我們深諳自動化與模具技術，並不斷創新和改進，確保產品在性能和可靠性方面表現出色。
在 HEADWAY 漢德威的官方網站上，不僅可以瀏覽產品型錄，每款產品都代表著我們對品質的承諾和對客戶需求的回應。我們嚴格控制製造過程，使用高品質材料並進行精密加工，確保每個產品都能完美符合您的期望。
(1).一貫化生產。
(2).無最小起定量，一個也能製作。
(3).100%檢驗-從生產到檢驗設備都由漢德威來完成。
(4).接受來圖詢問客製加工品。
(5).產品問題及後續售後服務，專人為您服務。
