訂購範例
HFP026-A-8-D1-L-L2-L3-L4-M-N-A(可追加工項目)
HFP026 | 材質 (硬度、表面處理、鍍膜厚度) | 8 | D1 | L | L2 | L3 | L4 | M | N | 追加工項目 |
---|---|---|---|---|---|---|---|---|---|---|
| | | | | | | | | | | | | | | | | | | | | |
型號 | A~D | D 外徑公差 | 軸頸外徑 | 導桿長度 | 軸頸長度 | 螺紋牙長 | 螺紋長度 | 選擇螺紋M | 選擇螺紋N | A~F |
D(mm) | 真圓度(µm) |
---|---|
<13 | 0.004 |
<20 | 0.005 |
<30 | 0.006 |
D(mm) | 焠火深度(mm) | |
---|---|---|
SUJ2 | SUS440C | |
<10 | 0.5 | 0.5 |
<13 | 0.7 | 0.5 |
<20 | 0.7 | 0.7 |
<25 | 1.0 | 0.7 |
L(mm) | TOL. 公差(mm) |
---|---|
<6 | ±0.1 |
<30 | ±0.2 |
<120 | ±0.3 |
<400 | ±0.5 |
<1000 | ±0.8 |
<1500 | ±1.2 |
STEP.1
請先選擇A~D,再選擇外徑公差、軸頸外徑、導桿長度、軸頸長度、螺紋牙長、螺紋長度、選擇螺紋M和選擇螺紋N,並確認所選規格參數
型號 | 材質 | 熱處理 | 硬度 | 表面處理 | 鍍膜厚度 |
---|---|---|---|---|---|
HFP026-A | SUJ2(1.3505)軸承鋼 | 高頻焠火 | HRC58~ | - | - |
HFP026-C | 鍍硬鉻 | 5µm | |||
HFP026-D | SUS440C(1.4125)不鏽鋼 | HRC56~ | |||
HFP026-B | - | - |

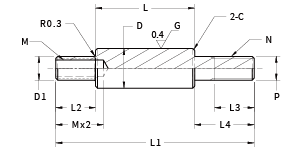

D | TOL. | D1(u:1mm) | L(u:1mm) | L2(u:1mm) | L3(u:1mm) | L4(u:1mm) | M | N=P | Max.L1 | C |
---|---|---|---|---|---|---|---|---|---|---|
8 | -0.005 -0.014 |
6 | 25~796 | 2≤L2≤D1x4 | When P≤6 L2≤L3-2 When P=8&10 L2≤L3-3 When P≥12 L2≤L3-5 |
2≤L4≤Px5 | 3 | 3/4/5/6/8 | 800 | 0.5 |
10 | -0.005 -0.014 |
6~8 | 25~796 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 3/4/5 | 4/5/6/8/10 | 800 | 0.5 | |
12 | -0.006 -0.017 |
6~10 | 25~996 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 3/4/5/6 | 5/6/8/10/12 | 1000 | 0.5 | |
13 | -0.006 -0.017 |
6~11 | 25~996 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 3/4/5/6/8 | 5/6/8/10/12 | 1000 | 0.5 | |
15 | -0.006 -0.017 |
6~13 | 25~996 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 3/4/5/6/8/10 | 5/6/8/10/12 | 1000 | 0.5 | |
16 | -0.006 -0.017 |
6~14 | 25~1196 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 3/4/5/6/8/10 | 5/6/8/10/12/16 | 1200 | 0.5 | |
18 | -0.006 -0.017 |
8~16 | 25~1196 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 4/5/6/8/10/12 | 5/6/8/10/12/16 | 1200 | 0.5 | |
20 | -0.007 -0.020 |
8~17 | 25~1196 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 4/5/6/8/10/12 | 6/8/10/12/16/20 | 1200 | 1.0 | |
25 | -0.007 -0.020 |
8~22 | 25~1196 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 4/5/6/8/10/12/16 | 8/10/12/16/20/24 | 1200 | 1.0 | |
30 | -0.007 -0.020 |
9~27 | 25~1496 | 2≤L2≤D1x4 | 2≤L4≤Px5 | 5/6/8/10/12/16/20/24 | 8/10/12/16/20/24/30 | 1500 | 1.0 |
STEP.2
請選擇追加工項目
追 加 工 項 目 |
A 長度公差變更 | B 單板手槽或雙板手槽加工 | C 單平面或雙平面加工 | D 單90度平面或雙90度平面 |
---|---|---|---|---|
訂購 範例 |
HFP026-A-8-6-100-10-20-10-M3-N5-A(±0.03) |
HFP026-A-8-6-100-10-20-10-M3-N5-B or 2B |
HFP026-A-8-6-100-10-20-10-M3-N5-C or 2C | HFP026-A-8-6-100-10-20-10-M3-N5-D or 2D |
