產品簡述

兩端外螺紋帶扳手槽型˙SUJ2/SUS440C˙表面處理可選擇鍍硬鉻

下載
2D 3D
詢價
  • 產品規格
  • 為何選擇漢德威

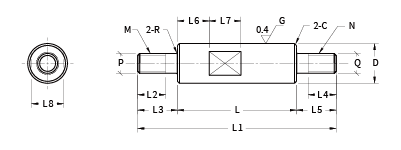

訂購範例
HFP014-A-6-L-L2-L3-L4-L5-L6-M-N-A(可追加工項目)
HFP014 材質 (硬度、表面處理、鍍膜厚度) 6 L L2 L3 L4 L5 L6 M N 追加工項目
| | | | | | | | | | | |
型號 A~D D 外徑尺寸 導桿長度 螺紋牙長 螺紋長度 螺紋牙長 螺紋長度 扳手槽位置 選擇螺紋M 選擇螺紋N A~F

D(mm) 真圓度(µm)
<13 0.004
<20 0.005
<30 0.006
D(mm) 焠火深度(mm)
SUJ2 SUS440C
<10 0.5 0.5
<13 0.7 0.5
<20 0.7 0.7
<25 1.0 0.7
L(mm) TOL. 公差(mm)
<6 ±0.1
<30 ±0.2
<120 ±0.3
<400 ±0.5
<1000 ±0.8
<1500 ±1.2
STEP.1
請先選擇A~D,再選擇外徑尺寸、導桿長度、螺紋牙長、螺紋長度、螺紋牙長、螺紋長度、扳手槽位置、選擇螺紋M及選擇螺紋N,並確認所選規格參數
型號 材質 熱處理 硬度 表面處理 鍍膜厚度
HFP014-A SUJ2(1.3505)軸承鋼 高頻焠火 HRC58~ - -
HFP014-C 鍍硬鉻 5µm
HFP014-D SUS440C(1.4125)不鏽鋼 HRC56~
HFP014-B - -
D TOL. L(u:1mm) L2&L4(u:1mm) L3&L5(u:1mm) L6(u:1mm) M=P&N=Q Max.L1 C R
6 -0.004
-0.012
25~596 When P≤6
L2≤L3-2

When P=8&10
L2≤L3-3

When P≥12
L2≤L3-5

When Q≤6
L2≤L3-2

When Q=8&10
L2≤L3-3

When Q≥12
L2≤L3-5
2≤L3≤P×5

2≤L5≤Q×5
L6+L7≤L 3/4/5 600 0.5 0.3
8 -0.005
-0.014
25~796 L6+L7≤L 3/4/5/6 800 0.5 0.3
10 -0.005
-0.014
25~796 L6+L7≤L 4/5/6/8 800 0.5 0.3
12 -0.006
-0.017
25~996 L6+L7≤L 5/6/8/10 1000 0.5 0.3
13 -0.006
-0.017
25~996 L6+L7≤L 5/6/8/10/12 1000 0.5 0.3
15 -0.006
-0.017
25~996 L6+L7≤L 5/6/8/10/12 1000 0.5 0.3
16 -0.006
-0.017
25~1196 L6+L7≤L 5/6/8/10/12 1200 0.5 0.3
18 -0.006
-0.017
25~1196 L6+L7≤L 5/6/8/10/12/16 1200 0.5 0.3
20 -0.007
-0.020
25~1196 L6+L7≤L 6/8/10/12/16 1200 1.0 0.3
25 -0.007
-0.020
25~1196 L6+L7≤L 8/10/12/16/20/24 1200 1.0 0.3
30 -0.007
-0.020
25~1496 L6+L7≤L 8/10/12/16/20/24 1500 1.0 0.3
STEP.2
請選擇追加工項目




A 長度公差變更 B 單板手槽或雙板手槽加工 C 單平面或雙平面加工 D 單90度平面或雙90度平面
訂購
範例
HFP014-A-6-100-5-10-5-10-M5-N5-A(±0.03)
HFP014-A-6-100-5-10-5-10-M5-N5-B or 2B
HFP014-A-6-100-5-10-5-10-M5-N5-C or 2C HFP014-A-6-100-5-10-5-10-M5-N5-D or 2D
