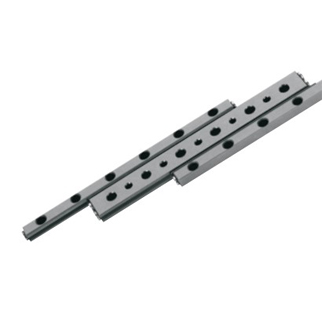

交叉滾子導軌 HJV
交叉滾子導軌 HJV
交叉滾子導軌 HJV
  • 產品規格
訂購範例
HJV-1-20-5
HJV 1 20 5
| | | |
型號 滾子大小 導軌長度 滾子數
材質 一般材質 染黑 無電解鎳 不銹鋼
型號 HJV HJVF HJVR HJVS

如需其他材質，請在型號後加上該材質對應編號。例：HJVF-1-20-5

STEP.1
請選擇型號與材質，再依據滾子大小、導軌長度以及滾子數，並確認所選規格參數
型號 導軌長度 滾子數 行程
HJV 1 20 5 12
30 7 22
40 10 27
50 13 32
60 18 37
70 19 42
80 21 52
HJV 2 30 5 18
45 8 24
60 11 30
75 13 44
90 16 50
105 18 64
120 21 70
135 23 84
150 28 90
185 29 96
180 32 102
HJV 3 50 7 28
75 10 48
100 14 58
125 17 78
150 21 88
175 24 108
200 28 118
225 31 138
250 35 148
275 38 168
300 42 178
HJV 4 80 7 58
120 11 82
160 15 106
200 19 130
240 23 154
280 27 178
320 31 202
360 35 226
400 39 250
440 43 274
480 47 298
HJV 6 100 7 56
150 10 96
200 13 136
250 17 156
300 20 196
350 24 216
400 27 256
450 31 276
500 34 316
550 38 336
600 41 376
HJV 9 200 10 118
300 15 178
400 20 238
500 25 298
600 30 358
700 35 418
800 40 478
900 45 538
1000 50 598
1100 55 658
1200 60 718
