產品簡述

一台階外螺紋型˙SUJ2/SUS440C˙2種表面處理選擇

下載
2D 3D
詢價
  • 產品規格
  • 為何選擇漢德威
訂購範例

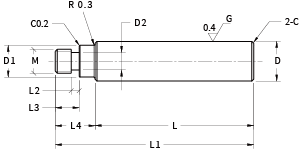

HFP025-A-8-D1-L-L3-L4-M-A(可追加工項目)
HFP025 材質 (硬度、表面處理、鍍膜厚度) 8 D1 L L3 L4 M 追加工項目
| | | | | | | | |
型號 A~D D 外徑尺寸 軸頸外徑 導桿長度 螺紋長度 軸頸長度 選擇螺紋M A~F

D(mm) 真圓度(µm)
<13 0.004
<20 0.005
<30 0.006
D(mm) 焠火深度(mm)
SUJ2 SUS440C
<10 0.5 0.5
<13 0.7 0.5
<20 0.7 0.7
<25 1.0 0.7
L(mm) TOL. 公差(mm)
<6 ±0.1
<30 ±0.2
<120 ±0.3
<400 ±0.5
<1000 ±0.8
<1500 ±1.2
退刀槽尺寸表
M D1 L2
6 4.4 2
8 6 3
10 7.7 3
12 9.4 4
16 13 4
20 16.4 5
24 19.6 5
30 25 5
STEP.1
請先選擇A~D,再選擇外徑尺寸、軸頸外徑、導桿長度、螺紋長度、軸頸長度和選擇螺紋M,並確認所選規格參數
型號 材質 熱處理 硬度 表面處理 鍍膜厚度
HFP025-A SUJ2(1.3505)軸承鋼 高頻焠火 HRC58~ - -
HFP025-C 鍍硬鉻 5µm
HFP025-D SUS440C(1.4125)不鏽鋼 HRC56~
HFP025-B - -
D TOL. D1(u:1mm) L(u:1mm) L3(u:1mm) L4(u:1mm) M Max.L1 C
8 -0.005
-0.014
M<D1<D 25~790 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 6 800 0.5
10 -0.005
-0.014
M<D1<D 25~790 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 6/8 800 0.5
12 -0.006
-0.017
M<D1<D 25~990 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 6/8/10 1000 0.5
13 -0.006
-0.017
M<D1<D 25~990 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 6/8/10 1000 0.5
15 -0.006
-0.017
M<D1<D 25~990 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 6/8/10/12 1000 0.5
16 -0.006
-0.017
M<D1<D 25~1190 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 6/8/10/12 1200 0.5
18 -0.006
-0.017
M<D1<D 25~1190 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 6/8/10/12/16 1200 0.5
20 -0.007
-0.020
M<D1<D 25~1190 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 6/8/10/12/16 1200 1.0
25 -0.007
-0.020
M<D1<D 25~1190 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 8/10/12/16/20 1200 1.0
30 -0.007
-0.020
M<D1<D 25~1490 Pitchx3+L2≤L3≤Mx3 10≤L4≤D1x5 8/10/12/16/20/24 1500 1.0
STEP.2
請選擇追加工項目




A 長度公差變更 B 單板手槽或雙板手槽加工 C 單平面或雙平面加工 D 單90度平面或雙90度平面 F 單鍵槽或雙鍵槽加工
訂購
範例
HFP025-A-8-7-100-10-30-M6-A(±0.03)
HFP025-A-8-7-100-10-30-M6-B or 2B
HFP025-A-8-7-100-10-30-M6-C or 2C HFP025-A-8-7-100-10-30-M6-D or 2D HFP025-A-8-7-100-10-30-M6-F or 2F
