產品簡述

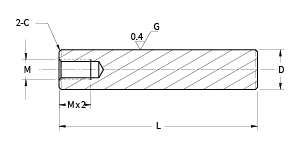

一端內螺紋型˙SUJ2/SUS440C˙表面處理可選擇鍍硬鉻

下載
2D 3D
詢價
  • 產品規格
  • 為何選擇漢德威
訂購範例
HFP005-A-4-L-M-A(可追加工項目)
HFP005 材質 (硬度、表面處理、鍍膜厚度) 4 L M 追加工項目
| | | | | |
型號 A~D D 外徑尺寸 導桿長度 選擇螺紋M A~F

D(mm) 真圓度(µm)
<13 0.004
<20 0.005
<30 0.006
D(mm) 焠火深度(mm)
SUJ2 SUS440C
<10 0.5 0.5
<13 0.7 0.5
<20 0.7 0.7
<25 1.0 0.7
L(mm) TOL. 公差(mm)
<6 ±0.1
<30 ±0.2
<120 ±0.3
<400 ±0.5
<1000 ±0.8
<1500 ±1.2
STEP.1
請先選擇A~D,再選擇外徑尺寸、導桿長度和選擇螺紋M,並確認所選規格參數
型號 材質 熱處理 硬度 表面處理 鍍膜厚度
HFP005-A SUJ2(1.3505)軸承鋼 高頻焠火 HRC58~ - -
HFP005-C 鍍硬鉻 5µm
HFP005-D SUS440C(1.4125)不鏽鋼 HRC56~
HFP005-B - -
D TOL. L(u:1mm) M C
4 -0.004
-0.012
20~300 2 0.2
5 -0.004
-0.012
20~400 2.6/3 0.2
6 -0.004
-0.012
20~600 3 0.5
8 -0.005
-0.014
20~800 3/4/5 0.5
10 -0.005
-0.014
20~800 3/4/5/6 0.5
12 -0.006
-0.017
20~1000 4/5/6/8 0.5
13 -0.006
-0.017
25~1000 4/5/6/8 0.5
15 -0.006
-0.017
25~1000 4/5/6/8/10 0.5
16 -0.006
-0.017
30~1200 4/5/6/8/10 0.5
18 -0.006
-0.017
30~1200 4/5/6/8/10/12 0.5
20 -0.007
-0.020
30~1200 4/5/6/8/10/12 1.0
25 -0.007
-0.020
35~1200 4/5/6/8/10/12/16 1.0
30 -0.007
-0.020
35~1500 6/8/10/12/16/20 1.0
STEP.2
請選擇追加工項目




A 長度公差變更 C 單平面或雙平面加工 D 單90度平面或雙90度平面 F 單鍵槽或雙鍵槽加工
訂購
範例
HFP005-A-4-100-M2-A(±0.03)
HFP005-A-4-100-M2-C or 2C HFP005-A-4-100-M2-D or 2D HFP005-A-4-100-M2-F or 2F
